您现在的位置:首页-产品中心-声表面波产品系列

声表面波产品系列

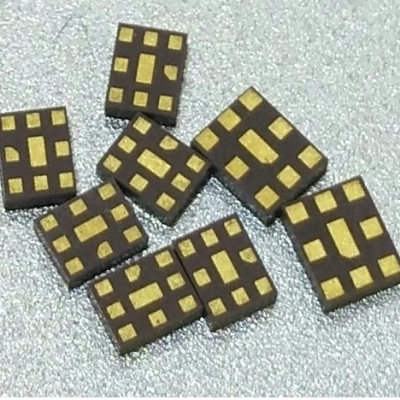

产品名称:移动通信滤波器双工器
产品型号:NDF9299 NDF9376 NDF9338 NDF9199 NDF4100 NDF4098
产品简介:

产品具有小尺寸,低插损,高抑制的特点,产品可完全替代日本村田,韩国SAWNICS等同类产品,部分规格已被中兴、华为等客户采用。

详细介绍

 移動通信用聲表濾波器 Saw Filter for Mobile Communication



型  號

Part number

帶寬(MHz)

Band Width

插入損耗(dB)

Insertion loss

波動(dB)

Ripple

封裝

Packge

應用

Application

NDF4171-3030-412.50MHz

5.00

1.6(2.4*)

0.6(1.0*)

QCC6C

CDMA450

NDF4182-3838-412.50MHz

5.00

2.0(2.4*)

0.6(1.5*)

DCC6

CDMA450

NDF4172-3030-422.50MHz

5.00

2.0(3.0*)

0.6(1.0*)

QCC6C

CDMA450

NDF4186-3838-422.50MHz

5.00

2.6(3.5*)

0.8(2.0*)

DCC6

CDMA450

NDF4115-3030-452.50MHz

5.00

1.8(2.4*)

0.8(1.5*)

DCC6C

CDMA450

NDF4098-3030-455.00MHz

5.00

1.6(2.8*)

0.6(1.2*)

QCC6C

CDMA450

NDF4132-3030-455.00MHz

5.00

2.0(2.8*)

0.6(1.2*)

DCC6D

CDMA450

NDF4170-3030-462.50MHz

5.00

2.0(3.0)

0.8(1.2*)

DCC6C

CDMA450

NDF4100-3030.465.00MHz

5.00

1.8(2.5)

0.6(1.0*)

QCC6C

CDMA450

NDF4176-3030-465.00MHz

5.00

2.0(3.0*)

0.8(1.2*)

QCC6C

CDMA450

NDF8075-3030-813.50MHz

15.00

1.8(2.5*)

0.5(1.5*)

DCC6C

CDMA

NDF8068-3030-827.50MHz

25.00

2.5(3.5*)

0.8(1.5*)

DCC6C

CDMA

NDF8070-3030-872.50MHz

25.00

2.5(3.5)

0.8(1.5*)

DCC6C

CDMA

NDF8010-3030-836.50MHz

25.00

2.7(3.5*)

0.85(1.5*)

DCC6C

CDMA

NDF8106-3030-836.50MHz

25.00

2.0(2.6*)

0.6(1.0*)

DCC6C

CDMA

NDF9113-3030-836.50MHz

25.00

3.2(4.0)

1.1(1.5*)

DCC6C

CDMA

NDF8151-3030-836.50MHz

25.00

2.0(3.0*)

0.6(1.3*)

DCC6C

CDMA

NDF8076-3030-858.50MHz

15.00

2.8(3.5*)

0.6(1.5*)

DCC6D

CDMA

NDF8070-3030-872.50MHz

25.00

2.5(3.5*)

0.8(1.5*)

DCC6C

CDMA

NDF8100-3030-872.50MHz

14.20

2.8(3.6*)

0.8(1.5*)

DCC6C

CDMA

NDF8154-3030-876.00MHz

8.00

2.4(3.2*)

0.6(1.2*)

DCC6C

CDMA

NDF8011-3030-881.50MHz

25.00

2.7(3.5*)

0.8(1.5*)

DCC6C

CDMA

NDF8111-3838-881.50MHz

25.00

2.5(3.5*)

0.7(1.5*)

DCC6

CDMA

NDF8084-3030-879.00MHz

30.00

2.0(3.0*)

0.5(1.0*)

DCC6C

CDMA

NDF8048-3030-897.50MHz

30.00

3.0(4.0*)

1.0(1.8*)

DCC6C

GSM

NDF8065-3030-897.50MHz

24.00

2.0(2.5*)

1.0(1.5*)

DCC6C

GSM

NDF8156-3030-897.50MHz

35.00

2.0(2.3*)

0.8(1.0*)

DCC6C

GSM

NDF9070-3030-900.00MHz

30.00

2.7(3.6*)

1.0(1.8*)

DCC6C

GSM

NDF9166-3030-912.00MHz

6.00

2.5(3.5*)

0.6(1.2*)

DCC6C

GSM

NDF9037-3030-902.50MHz

30.00

2.7(3.6*)

1.0(1.8*)

DCC6C

GSM

NDF9299-3030-902.50MHz

25.00

2.2(3.5*)

0.9(2.0*)

DCC6C

GSM

NDF8066-3030-942.00MHz

24.00

3.0(3.6*)

0.8(1.5*)

DCC6C

GSM

NDF9104-3030-942.50MHz

30.00

3.0(4.0*)

1.0(1.8)

DCC6C

GSM

NDF9199-3030-942.50MHz

25.00

2.0(3.0*)

0.6(1.0*)

DCC6C

GSM

NDF9350-3030-944.00MHz

18.00

3.0(3.5*)

0.7(1.5*)

DCC6C

GSM

NDF9071-3030-945.00MHz

30.00

2.7(3.0*)

1.0(1.8*)

DCC6C

GSM

NDF9038-3030-947.50MHz

30.00

2.7(3.6*)

1.0(1.8*)

DCC6C

GSM

NDF9296-3030-947.50MHz

25.00

2.2(3.5*)

0.9(2.0*)

DCC6C

GSM

NDF9167-3030-957.00MHz

6.0

2.5(3.5*)

0.6(1.2*)

DCC6C

GSM

NDF9338-3030-1722.50MHz

20.00

3.0(3.5*)

0.9(2.0*)

DCC6C

DCS

NDF9129-3030-1732.50MHz

50.00

1.4(2.5*)

0.6(1.2*)

DCC6C

DCS

NDF9157-3030-1740.00MHz

60.00

1.8(3.0*)

0.6(2.1)

DCC6C

DCS

NDF9131-3030-1742.50MHz

65.00

3.0(3.5*)

1.0(1.5*)

DCC6C

DCS

NDF9163-3030-1745.00MHz

20.00

3.0(4.0*)

1.0(1.5)

DCC6C

DCS

NDF9081-3030-1747.50MHz

75.00

3.5(4.5*)

2.0(2.5*)

DCC6C

DCS

NDF9117-3030-1747.50MHz

75.00

2.5(4.0*)

1.5(3.0*)

DCC6C

DCS

NDF9348-3030-1747.50MHz

15.00

3.0(4.0*)

0.5(1.0*)

  DCC6C

DCS

NDF9159-3030-1755.00MHz

60.00

1.8(3.0*)

0.6(2.1*)

DCC6C

DCS

NDF9209-3030-1795.00MHz

20.00

1.6(2.6*)

0.7(1.0*)

DCC6C

DCS

NDF9339-3030-1817.50MHz

20.00

3.0(3.5*)

0.9(2.0*)

DCC6C

DCS

NDF9164-3030-1840.00MHz

20.00

3.0(4.0*)

1.2(1.6*)

DCC6C

DCS

NDF9027-3030-1842.50MHz

75.00

3.5(5.0*)

1.5(2.0*)

DCC6C

DCS

NDF9133-3030-1847.50MHz

65.00

2.5(3.5*)

1.5(2.5*)

DCC6C

DCS

NDF9132-3030-1875.00MHz

50.00

2.2(3.5*)

1.2(1.4*)

DCC6C

DCS

NDF9191-3030-1880.00MHz

60.00

2.0(3.0*)

1.0(2.0)

DCC6C

PCS

NDF9146-3030-1900.00MHz

40.00

1.8(3.0*)

0.6(1.3*)

DCC6C

TD-LTE

NDF9153-3030-1947.50MHz

15.00

3.8(4.5*)

0.5(1.2*)

DCC6C

W-CDMA

NDF9124-3030-1950.00MHz

60.00

2.5(3.5*)

1.0(1.5*)

DCC6C

W-CDMA

   NDF9226-3030-1950.00MHz

       60.00

          3.0(3.5*)

     1.5(2.1*)

   DCC6C

     W-CDMA

NDF9194-3030-1950.00MHz

60.00

1.8(2.5*)

0.6(1.2*)

DCC6C

W-CDMA

NDF9143-3030-1960.00MHz

60.00

2.5(3.5*)

1.0(1.5*)

DCC6C

PCS

NDF9188-3030-1962.50MHz

65.00

1.9(3.0*)

0.8(1.5*)

DCC6C

PCS

NDF9134-3030-1965.00MHz

50.00

2.8(3.5)

1.0(1.5*)

DCC6C

PCS

NDF9189-3030-1980.00MHz

30.00

1.3(2.0*)

0.6(1.5*)

DCC6C

PCS

NDF9140-3030-2017.50MHz

15.00

3.4(4.2*)

0.5(1.2*)

DCC6C

TD-SCDMA

NDF9168-3030-2137.50MHz

15.00

3.8(5.0*)

0.7(1.5*)

DCC6C

W-CDMA

NDF9137-3030-2140.00MHz

60.00

1.8(2.5*)

0.6(1.0*)

DCC6C

W-CDMA

NDF9357-3030-2140.00MHz

60.00

3.0(3.5*)

1.0(1.5*)

DCC6C

W-CDMA

NDF9282-3030-2142.50MHz

65.00

1.8(3.5*)

1.0(1.5*)

DCC6C

W-CDMA

NDF9218-3030-2154.00MHz

20.00

2.0(3.0*)

0.5(1.0*)

DCC6C

W-CDMA

NDF9289-3030-2155.00MHz

60.00

2.2(3.0*)

0.7(1.3*)

DCC6C

W-CDMA

NDF9246-3030-2300.00MHz

10.00

2.0(3.0*)

0.6(1.0*)

DCC6C

TD-LTE

NDF9205-3030-2345.00MHz

50.00

2.6(3.2*)

0.7(1.2*)

DCC6C

TD-LTE

NDF9376-3030-2345.00MHz

50.00

2.6(3.2*)

0.7(1.2*)

DCC6C

TD-LTE

NDF9283-3030-2350.00MHz

100.00

2.5(3.5*)

0.7(1.5*)

DCC6C

TD-LTE

NDF9201-3030-2535.00MHz

70.00

1.8(2.6*)

0.9(1.5*)

DCC6C

TD-LTE

NDF9374-3030-2580.00MHz

80.00

2.2(3.0*)

0.7(1.5*)

DCC6C

TD-LTE

NDF9409-3030-2593.00MHz

194.00

2.5(3.5*)

0.7(2.0*)

DCC6C

TD-LTE

NDF9202-3030-2595.00MHz

20.00

1.6(2.6*)

0.7(1.0*)

DCC6C

TD-LTE

NDF9301-3030-2595.00MHz

100.00

2.8(3.5*)

1.2(2.5*)

DCC6C

TD-LTE

NDF9302-3030-2595.00MHz

100.00

2.6(3.5*)

0.9(2.0*)

DCC6C

LTE-FDD

NDF9210-3030-2655.00MHz

70.00

2.3(3.6*)

0.8(2.0*)

DCC6C

LTE-FDD

移動通信用聲表雙工器 Saw Duplexer for Mobile Communication

型號(Part Number) Tx頻率(MHz) Rx頻率(MHz) 帶寬(MHz) 封裝(mm) 應用(Application)
NDF8998 836.50 881.50 25.00 2.5*2.0*0.75 CDMA
NDF8988 836.50 881.50 25.00 2.5*2.0*0.75 CDMA
NDF8977 902.50 947.50 25.00 2.5*2.0*0.75 GSM



*代表最大值;

以上为部分产品技术参数,更多产品资讯请或电邮winnsky@winnsky.com
